택타일헤드 (TactileHead) | Head Pressure Mapping Sensor System

TactileHead는 웨어러블 헤드 제품이 머리에 가해지는 압력을 정량화하기위한 맞춤형 압력 측정 및 매핑 시스템입니다. 당사의 압력 시각화 및 측정 소프트웨어 인 Chameleon 을 사용하면 머��에 놓인 제품의 편안함과 착용감을 빠르고 반복적으로 평가할 수 있습니다. 헤드폰, 청력 보호 장치, 귀마개, 헤드 밴드 등을 정량적으로 측정합니다. TactileHead를 사용하여 헤드 압력을 정확하게 매핑, 측정 및 조정하여 최대의 편안함을 제공하는 제품을 제공합니다.

주요 기능

  • 헤드 너비는 폭 5.251 "에서 폭 8.75"까지 조정 가능

  • 5~95% 머리 너비를 시뮬레이션하는 표준화된 스페이서 플레이트

  • 두 번째 검사체 표면 순응형 센서는 귀와 같은 물체 주위의 압력 매핑을 위한 컷아웃 기능을 갖추고 있음

  • 폐 기능이 내장 된 부드러운 천 기반 센서

  • 머리��� 착용하는 웨어러블 제품의 압력 매핑, 시각화 및 정량화

  • 불규칙한 형태의 제품과 복잡한 머리 형상의 접촉을 정확히 분석 가능

  • 여러 번 반복되는 테스트에서도 정확성을 보장하면서 안정적으로 측정

  • 특정 프로젝트 ���도에 맞게 센서 시스템의 사용자 정의 설정 가능

가격이 궁금하신가요?
사양 시트

자세히 알아보기

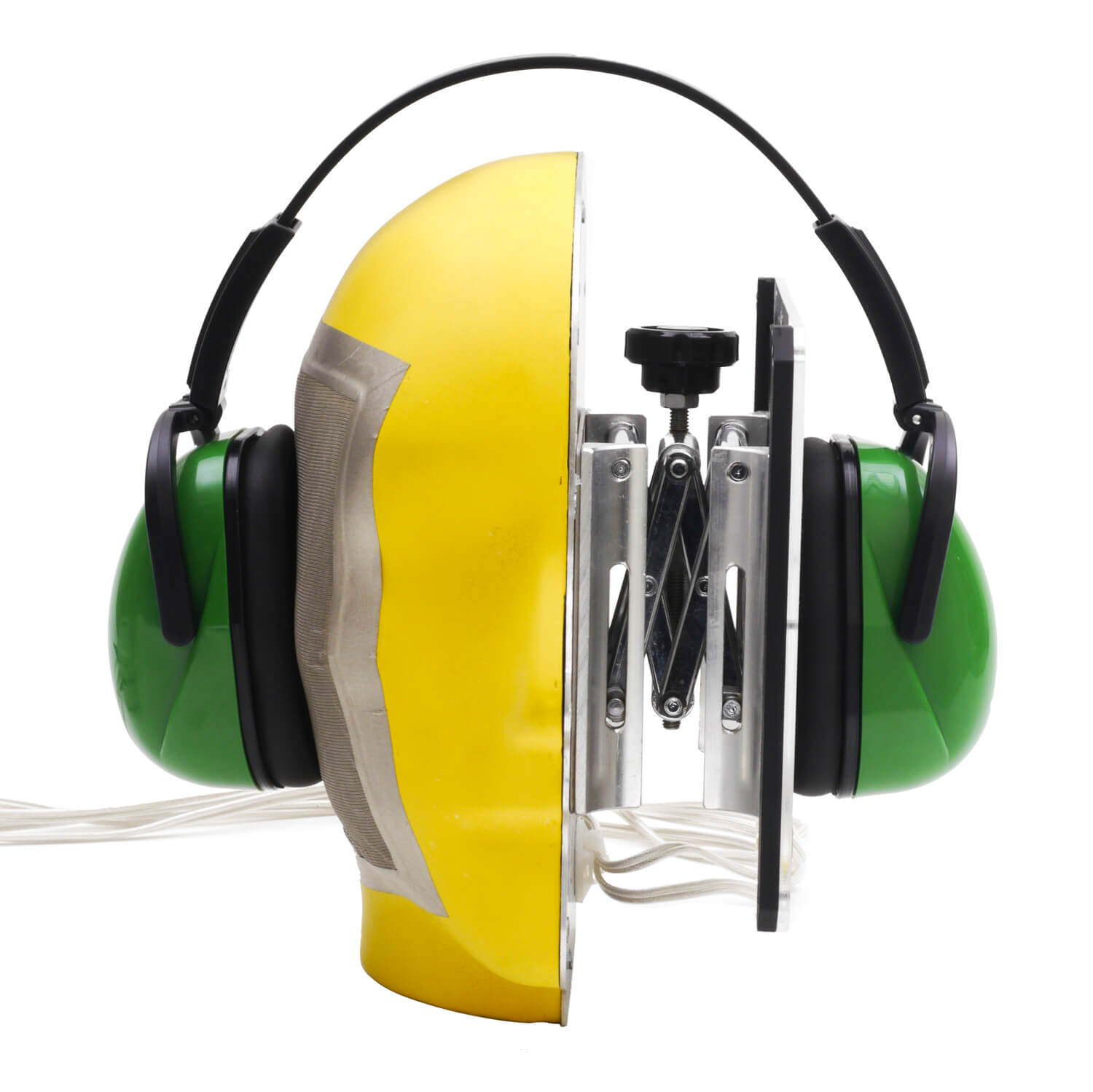

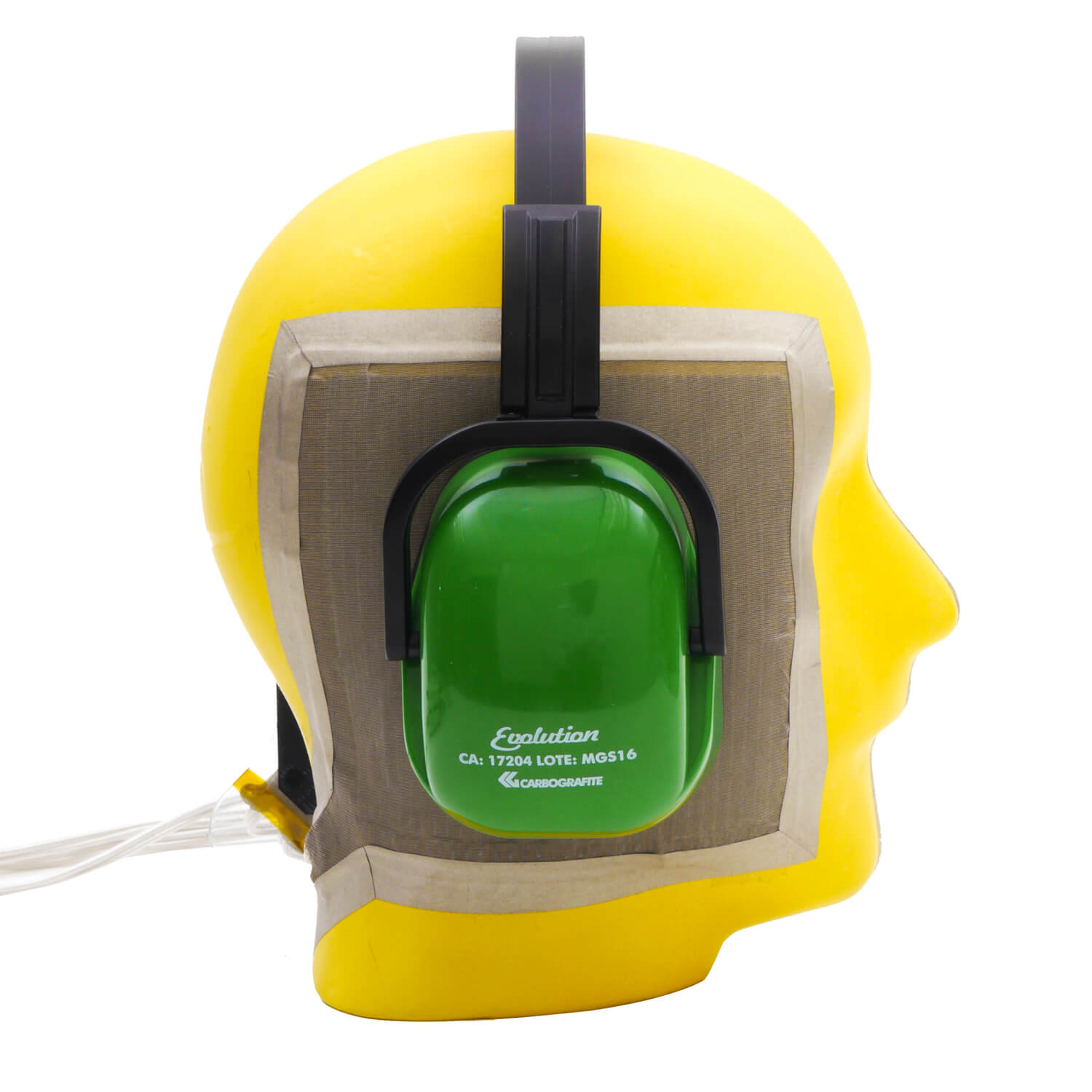

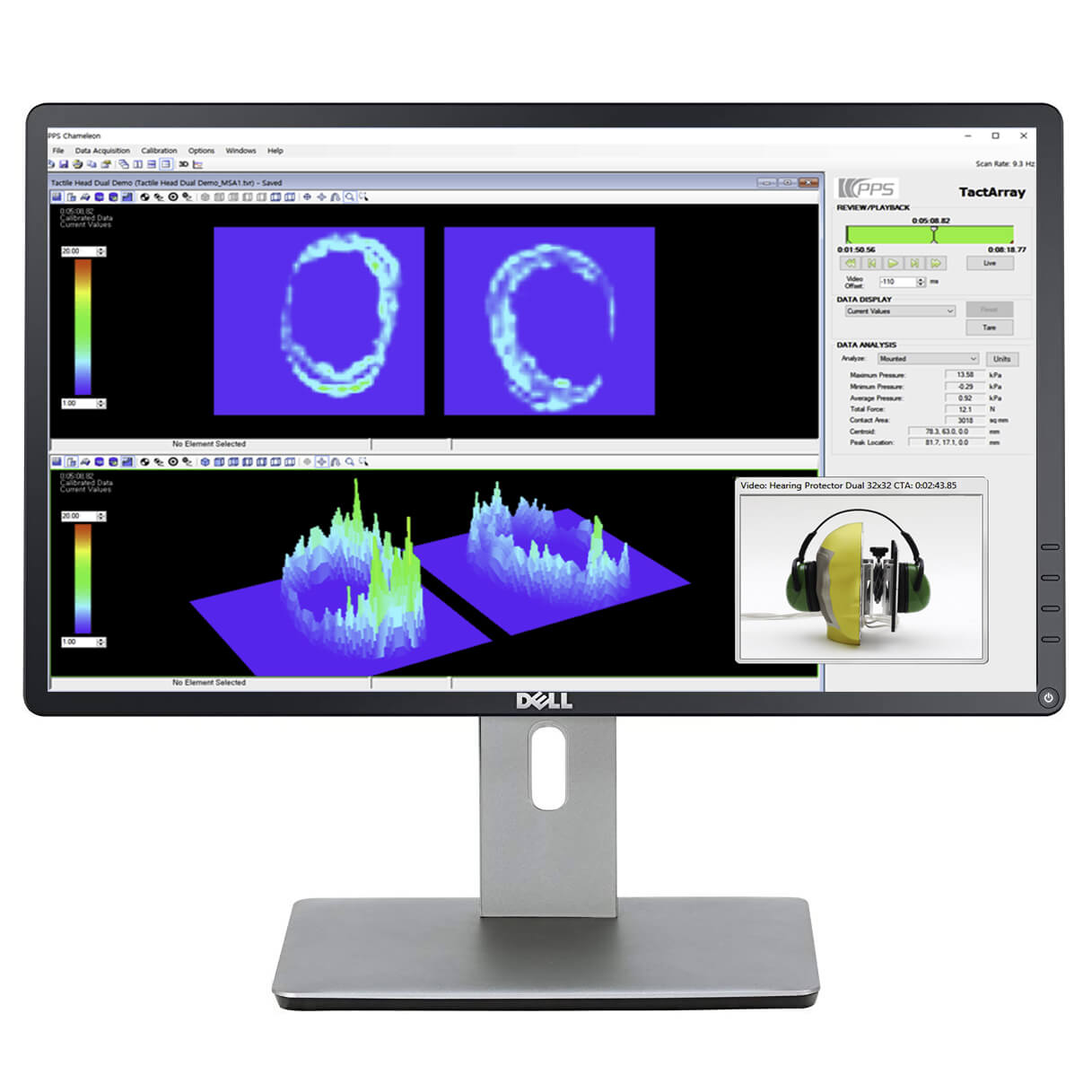

TactileHead는 웨어러블 헤드 제품에서 머리에 가해지는 압력을 정량화하기위한 맞춤형 압력 측정 및 매핑 시스템입니다. 가장 편안한 착용감과 가장 효과적인 제품의 균형을 유지해야하는 헤드셋 및 청력 보호 제조업체를 위해 TactileHead는 적용된 압력을 이미징하여 헤드셋과 복잡한 머리 모양 간의 상호 작용을 정확하게 캡처하고 시각화 할 수 있습니다. 이 시스템은 다양한 헤드 크기에서 압력 데이터를 캡처 할 수 있도록 조정 가능한 헤드 너비를 갖추고 있습니다. 고해상도 Conformable TactArray 기반 센서는 마네킹 머리 귀 주변의 곡선 영역에 몰딩되고 또 다른 고해상도 TactArray 센서는 제어 된 비교를 제공하기 위해 머리 반대편의 평판에 장착됩니다. 그런 다음 실시간 시각화 및 수집 소프트웨어를 사용하여 두 센서의 압력을 동시에 표시하고 착용감과 편안함을 평가하기위한 실시간 분석을 수행합니다.


응용 사례

처음에는 안전 귀마개 및 헤드셋 테스트 애플리케이션을 위해 설계된 TactileHead 편안함 및 압력 측정 시스템은 이후 소비자 스포츠와 웨어러블 편의성 및 착용감 평가에 널리 사용되었습니다. 실제 및 잠재적 인 응용 프로그램은 다음과 같습니다.

  • 헤드폰, 청력 보호 장치, 귀마개 또는 헤드 밴드의 편안함과 착용감을 정량적으로 측정합니다.

  • 제품에서 생성되는 헤드 압력을 정확하게 매핑, 측정 및 분석합니다.

  • 압력이 높거나 비정상적인 부위를 식별하여 불편한 부분을 표시합니다.

  • 미끄러짐 방지를 위해 헤드 마운트 제품의 최적 밀착력을 결정합니다.


센서 특성 및 사양(Sensor characteristics and Specifications)

감지 소자(Sensing Elements) 884 - 1024 (Depending on Model)
압력 범위(Full Scale Range) 2 PSI
공간 분해능(Spatial Resolution) 2x2 mm to 3.8x3.8 mm
최소 감도(Minimum Sensitivity) 0.2%
신호대 잡음(Signal-to-Noise (SNR)) 400:1
비 반복성(Gain Non-Repeatability) 0.4%
출력 선형성(Linearity) 99.8%
센서 두께(Sensor Thickness) 0.04" (1mm)

전자사양(Electronic Specifications)

스캔 속도(Scan Rate) 10 Hz
PC와 연결 방법(Interconnection) USB 2.0
ADC분해능(ADC Resolution) 12 Bit
인가 전압 및 소비전력(Input Voltage / Power) 5V / 2W
센서 케이블 길이(Cable Length) 5.9" (1.5 m)
사용 온도(Operating Temperature) 23° C to 27° C (static)

자주 묻는 질문

  1. TactileHead가 감지 할 수 있는 최소 압력 감도는 얼마입니까?

    TactileHead 센서의 각 개별 감지 소자 (14.4mm²)가 감지 할 수 있는 최소 압력은 28Pa 또는 0.004psi입니다.

  2. 표현 되는 것은 힘인가? 압력인가요?

    TactileHead 시스템은 압력 단위 (예 : psi 또는 N / cm²)로 보정됩니다. 힘 값은 센서 요소의 접촉된 영역을 사용하여 계산됩니다.

  3. TactileHead는 얼마나 자주 보정이 필요합니까?

    PPS 센서의 정전 용량 기반 감지 방식은 안정적인 안정성과 우수한 반복성을 제공합니다. 적절한 사용과 관리를 통해 TactileHead는 수년간 교정을 유지합니다.
